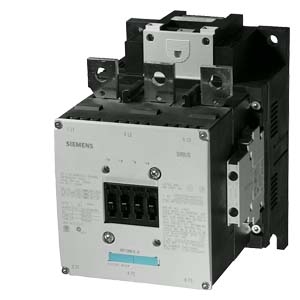

3RT1065-6NP36接觸器
信息來源： 發布時間：2014-01-13 15:19:10 點擊次數：0
3RT1065-6NP36產品信息
CONTACTOR, 132KW/400V/AC-3 AC(40...60HZ)/DC OPERATION UC 200-277V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S10 BAR CONNECTIONS ELECTRONIC OPERATING MECHANISM WITH 24V DC PLC INTERFACE SCREW TERMINAL
接觸器,132千瓦/ 400 v / AC-3 AC(40…60 hz)加州大學200 - 277 v /直流操作輔助觸點2 + 2數控3-POLE,大小S10桿連接電子運行機制與24 v直流PLC接口螺絲接線端
|
綜合技術數據：
|
||
| 產品品牌名稱 | SIRIUS | |
| 接觸器的結構尺寸 | S10 | |
| 防護等級 IP / 正面的 | IP00 | |
| 污染程度 | 3 | |
| 安裝高度 / 對于高度高于NN / 最大的 | m | 2,000 |
| 環境溫度 / 運行期間 | °C | -25…+60 |
| 機械式使用壽命（轉換周期） | ||
|
10,000,000 | |
|
10,000,000 | |
|
5,000,000 | |
|
主電路
|
||
| 常閉觸點數目 / 用于主觸點 | 0 | |
| 常開觸點數目 / 用于主觸點 | 3 | |
| 工作電流 | ||
|
||
|
A | 330 |
|
A | 300 |
|
A | 265 |
|
A | 230 |
|
||
|
A | 300 |
|
A | 33 |
|
||
|
A | 300 |
|
A | 300 |
|
||
|
A | 300 |
|
A | 300 |
|
||
|
A | 300 |
|
A | 3 |
|
||
|
A | 300 |
|
A | 300 |
|
||
|
A | 300 |
|
A | 300 |
| 額定功率 | ||
|
kW | 151 |
|
kW | 151 |
|
W | 132,000 |
|
控制電路：
|
||
| 過電壓限制器的結構形式 | 帶壓敏電阻器 | |
| 電壓類型 / 控制饋電電壓的 | AC/DC | |
| 工作區要素控制饋電電壓測定值 / 電磁線圈的 | ||
|
||
|
0.8…1.1 | |
|
||
|
0.8…1.1 | |
|
0.8…1.1 | |
| 起動視在功率 / 電磁線圈的 / 在AC時 | V·A | 530 |
| 停機視在功率 / 電磁線圈的 / 在AC時 | V·A | 5 |
| cos phi 電感的 / 對于線圈的起動功率 | 0.8 | |
| cos phi 電感的 / 對于線圈的停機功率 | 0.4 | |
| 起動功率 / 電磁線圈的 / 在DC時 | W | 580 |
| 停機功率 / 電磁線圈的 / 在DC時 | W | 3.8 |
|
輔助電路
|
||
| 接觸可靠性 / 輔助觸頭的 | 每?jī)|次操作轉換有一次錯接(17V, 1mA) | |
| 常閉觸點數目 / 用于輔助觸點 / 無延遲地開關轉換 | 2 | |
| 常開觸點數目 / 用于輔助觸點 / 無延遲地開關轉換 | 2 | |
|
短路
|
||
| 熔斷器熔絲的結構形式 | ||
|
保險絲gL/gG: 10A | |
|
||
|
保險絲gL/gG: 500 A | |
|
保險絲gL/gG: 400 A | |
|
裝入/固定/外廓尺寸
|
||
| 固定類型 | 螺栓固定 | |
| 成排式裝入 | 是 | |
| 寬度 | mm | 145 |
| 高度 | mm | 210 |
| 深度 | mm | 202 |
| 到接地部件的須遵守間距 / 側向地 | mm | 10 |
|
連接方式：
|
||
| 電氣連接結構形式 | ||
|
螺栓連接 | |
|
螺栓連接 | |
| 可連接的導線截面類型 | ||
|
2/0 ... 500 kcmil | |
|
||
|
2x (0.5 ... 1.5 mm²)，2x (0.75 ... 2.5 mm²)，最大 2x (0.75 ... 4 mm²) | |
|
||
|
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) | |
|
2x (20 ... 16), 2x (18 ... 14), 1x 12 | |
