西門子SIWAREX在粉刷石膏砂漿配料系統中的應用
信息來源： 發布時間：2012-02-20 09:57:28 點擊次數：0
1 SIWAREX系統在粉刷石膏生產中的應用
稱量和按比例定量控制是先進工業過程控制的關鍵技術，在眾多的工業過程控制中稱量技術扮演了重要的角色。通過直接集成在SIMATIC自動化系統的電子稱量系統，SIEMENS在集中式和分布式控制系統中提供了統一的稱量解決方案。
SIWAREX稱量模塊既可以作為中央模塊應用于SIEMENS可編程控制器SIMATIC S5或S7，也可以作為分布式輸入、輸出模塊應用于SIMATIC S5、S7、M7或C7：通過使用標準硬件組態SIMATIC components和標準編程軟件STEP7，可以極大地減少工程和培訓的費用。另外，通過使用SIWATOOL參數化軟件，用計算機RS 232C接口直接與稱量模塊相連，使用戶可以在沒有任何STEP 7編程基礎的情況下，通過輸入窗口方便地修改所有的可調節參數。
1.1 SIWAREX U和SIWATOOL的功能
SIWAREX系列中最通用的模塊S1wAREX U，在粉刷石膏生產線中的主要功能是：執行處理生產線所有生產過程中的稱量任務，信號數字過濾，超限檢測，短路和防過載保護，斷線檢測等。SIWAREX U有單通道和雙通道2種類型模塊，測量精度為0．05％，具有65 535分度分辨率。SIWATOOL是可以在Windows和STEP 7下運行的，對SIWAREX U進行錯誤診斷和參數設置的應用軟件，它允許同時處理多塊離線稱量模塊和1塊在線模塊。用計算機RS232C接口直接與稱量模塊相連，我們可以方便地進行粉刷石膏生產過程的物理量標定、上下限設定、數字過濾器選擇、零點設置和參數顯示等操作。
1．2 應用于粉刷石膏砂漿配料系統控制的實例
在南京一夫建材實業有限公司新建的墻體粉刷石膏砂漿生產線工程的配料系統，根據設計選用西門子SIWAREX稱量系統。粉刷石膏砂漿是一種抹灰飾面材料，它是由天然石膏通過特殊工藝處理，成為半水型石膏α-CaSO ·1／2HzO。
粉刷石膏砂漿以α-CaSO4 ·1／2H2O為基料，摻入與之相適應的填料、高性能外加劑及一定級配的建筑用砂，上述原料分別按產品要求，在SIWAREX稱量系統控制下配制而成。生產線的配料系統主要由大、小2臺秤組成，大秤稱量石膏粉、沙子2種主料，小秤分別稱量3種輔料添加劑。所有生產用原料通過5臺變頻控制的螺旋絞刀幫助下，按照工藝配方要求先后加入到2臺秤中。稱量完成后，2臺秤中的5種原料全部投入到混合機中進行攪拌后，即成成品。接著開始下一次配料工作循環。
該系統的PLC選用西門子的S7—300，電源模塊為PS3075A，CPU模塊為6ES7314，數字量輸入模塊為6ES7 321、數字量輸出模塊為6ES7322、稱量模塊為SIWAREX U；傳感器選用應變片式，變頻器為Schneider的ATV一28HU72N4；人機界面HMI選用DIGITAL的Pro-faceGP系列觸摸屏。

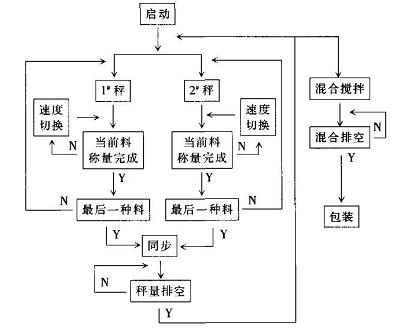

控制系統分手動和自動2種操作方式。在手動方式操作下，主要完成粉刷石膏砂漿生產線的單機調試、故障維修、稱量模塊的標定等功能。在自動方式下，上位機HMI實現粉刷石膏砂漿配方的設定、原料稱量瞬時值和累計報表動態顯示、生產線故障報警等功能。下位機PLC執行粉刷石膏砂漿生產工藝配方值的工程轉換和精確實現每道工序的生產要求；變頻器高、中、低速切換，去皮和零位追蹤，超差處理，故障診斷等功能。同時，由于在程序中加入了對生產狀況的預測控制和累計誤差補償等算法，使得粉刷石膏砂漿的生產控制精度和穩定性大大提高。SIWAREX系統在粉刷石膏砂漿生產中的工藝控制過程如圖1所示。
結語： 粉刷石膏砂漿配料系統選用西門子S7—300系列PLC與電子稱量系統SIWAREX以及DIGITAL觸摸屏，生產中操作方便、精度高、安全可靠、生產效率高。另外，由于具有良好的人機交互界面，使得操作工幾乎不用培訓即可勝任生產崗位，大大減少了企業的人員培訓時間和費用。運行半年來，取得了令人滿意的效果。
