如何排除西門子變頻器對plc的電磁干擾問題？
西門子變頻器在生產和過程控制中的大量應用，帶來了一個新的問題：由于西門子變頻器運行產生的諧波，使離西門子變頻器較近的系統或儀表出現了干擾問題，如有的儀表產生了較大的測量誤差，有的儀表甚至無法正常工作，甚至使系統出現誤動作等等。
首先，要搞清楚是變頻器輸入端的干擾，還是變頻器輸出端的干擾，可以用示波器、電能質量分析、頻譜分析儀等測試設備進行測量。
西門子變頻器產生功率較大的諧波，其干擾途徑與一般電磁干擾途徑是一致的，即通過電路耦合、電磁輻射、感應耦合產生干擾電壓或電流。而影響西門子plc及儀表及控制系統的主要干擾源有：現場的強電磁場，供電電源的波動。
在現場要判斷是否是西門子變頻器產生的干擾？比判斷其它的干擾要容易些。在出現干擾時把西門子變頻器停了，如果儀表及系統立刻恢復正常，可以肯定干擾是由西門子變頻器引起的，就應采取相應的措施了?！ ?/font>
對于電源的擾動只需選擇多重屏蔽的隔離變壓器，并選擇和處理好西門子plc及儀表供電電源的濾波、穩壓就可以了。但強電磁場的干擾處理起來就復雜多了，其對儀表的影響較大，而且較難解決。因為這類干擾由于電磁感應而在TPC1262HI儀表或系統的回路中產生感應電壓，從而影響儀表及控制系統的正常工作或程序的正常運行?！ ?
在現場可采取以下措施來克服西門子變頻器產生的干擾：
1、在儀表回路中增加濾波電路，將干擾信號阻斷或旁路掉。
2、儀表具有數字濾波功能時，可設定一定的時間常數來抑制干擾。
3、信號電纜采用屏蔽電纜，并將屏蔽層單點接地。
4、在變送器的輸出信號端子上并聯4．7微法／100V的電容或在輸出信號線對地并接電容。
5、信號線負端一定要接地。
6、采用信號隔離器。

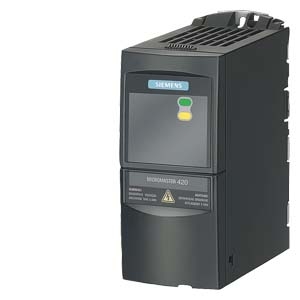

| 6SE6440-2UD13-7AA1 | 0.37KW | 西門子變頻器mm440 |
| 6SE6440-2UD15-5AA1 | 0.55KW | 西門子變頻器mm440 |
| 6SE6440-2UD17-5AA1 | 0.75KW | 西門子變頻器mm440 |
| 6SE6440-2UD21-5AA1 | 1.5KW | 西門子變頻器mm440 |
| 6SE6440-2UD22-2BA1 | 2.2KW | 西門子變頻器mm440 |
| 6SE6440-2UD23-0BA1 | 3KW | 西門子變頻器mm440 |
| 6SE6440-2UD24-0BA1 | 4KW | 西門子變頻器mm440 |
| 6SE6440-2UD25-5CA1 | 5.5KW | 西門子變頻器mm440 |
| 6SE6440-2UD27-5CA1 | 7.5KW | 西門子變頻器mm440 |
| 6SE6440-2UD31-1CA1 | 11KW | 西門子變頻器mm440 |
| 6SE6440-2UD31-5DB1 | 15KW | 西門子變頻器mm440 |
| 6SE6440-2UD31-8DB1 | 18.5KW | 西門子變頻器mm440 |
| 6SE6440-2UD32-2DB1 | 22KW | 西門子變頻器mm440 |
| 6SE6440-2UD33-0EB1 | 30KW | 西門子變頻器mm440 |
| 6SE6440-2UD33-7EB1 | 37KW | 西門子變頻器mm440 |
| 6SE6440-2UD34-5FB1 | 45KW | 西門子變頻器mm440 |
| 6SE6440-2UD35-5FB1 | 55KW | 西門子變頻器mm440 |
| 6SE6440-2UD37-5FB1 | 75KW | 西門子變頻器mm440 |
| 6SE6440-2UD37-5FA1 | 75KW | 西門子變頻器mm440 |
| 6SE6440-2UD38-8FB1 | 90KW | 西門子變頻器mm440 |
| 6SE6440-2UD41-1FB1 | 110KW | 西門子變頻器mm440 |
| 6SE6440-2UD41-3GB1 | 132KW | 西門子變頻器mm440 |
| 6SE6440-2UD41-6GB1 | 160KW | 西門子變頻器mm440 |
| 6SE6440-2UD42-0GB1 | 200KW | 西門子變頻器mm440 |
