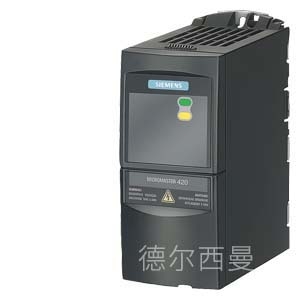

在使用變頻器的過程中變頻器經常會遇到很多問題，變頻器驅動電路常見的問題有哪些呢？西門子變頻器在中國市場的使用最早是在鋼鐵行業，當時電機調速以直流調速為主，但隨著電子元器件的不斷發展以及控制理論的不斷成熟，變頻調速已逐步取代了直流調速，成為驅動產品的主流，西門子變頻器因其強大的品牌效應在這巨大的中國市場中取得了超規模的發展，隨著電力電子技術、微電子技術以及現代控制理論向交流電氣傳動領域的滲入，變頻交流調速已逐漸取代過去的轉差率調速、變極調速、直流調速等調速技術。幾乎可以說，有交流電動機的地方就有變頻器的使用。其最主要的特點是具有高效率的驅動性能及良好的控制特性。

　　現在通用型的變頻器包括以下幾個部分：整流橋、逆變橋、中間直流電路、預充電電路、控制電路、驅動電路等。一臺變頻器的好壞，驅動電路起著至關重要的作用，現就來談?wù)勻?qū)動電路常見的問題以及解決的辦法。

　　造成驅動損壞的原因是各種各樣的，一般來說，出現的問題也無非是U、V、W三相無輸出或輸出不平衡，或輸出平衡但是在低頻時抖動，還有啟動報警等。當一臺變頻器大電容后的快速熔斷器斷開，或者是IGBT 逆變模塊損壞的情況下，驅動電路基本都不可能完好無損，切不可換上好的快速熔斷器或IGBT逆變模塊，這樣很容易造成剛換上的新器件再次損壞。這時應該著重檢查驅動電路上是否有打火的印記。可以先將IGBT逆變模塊的驅動腳連線拔掉，用萬用表電阻擋測量六路驅動是否阻值都相同(但是極個別的變頻器驅動電路不是六路阻值都相同的，如三菱、富士等變頻器)。如果六路阻值都基本相同也不能完全證明驅動電路是完好的，接著需要使用電子示波器測量六路驅動電路上電壓是否相同，當給定一個起動信號時六路驅動電路的波形是否一致。如果沒有電子示波器，也可以嘗試使用數字式電子萬用表來測量驅動電路六路的直流電壓。一般來說，未起動時的每路驅動電路上的直流電壓約為10 V，起動后的直流電壓為2耀3 V，如果測量結果一切正常的話，基本可以判斷此變頻器的驅動電路是好的。接著就將IGBT逆變模塊連接到驅動電路上，但是記住在沒有100%把握的情況下，最穩妥的方法還是將IGBT逆變模塊的P從直流母線上斷開，中間串聯一組燈泡或一個功率大一點的電阻，這樣能在電路出現大電流的情況下，保護IGBT逆變模塊不被大電容的放電電流燒壞。下面介紹幾個在維修變頻器時和驅動電路有關的實例。

最后需要注意的是操作人員必須熟悉西門子變頻器的基本工作原理、功能特點，具有電工操作常識。在對變頻器日常維護之前，必須保證設備總電源全部切斷;并且在變頻器顯示完全消失的3-30分鐘(根據變頻器的功率)后再進行。應注意檢查電網電壓，改善變頻器、電機及線路的周邊環境，定期清除變頻器內部灰塵，通過加強設備管理最大限度地降低變頻器的故障率。
