對于新購變頻器你會正確調試嗎？
對于新手而言新購變頻器如何正確的調試有一定難度，這時候必須熟讀變頻器的使用說明書。

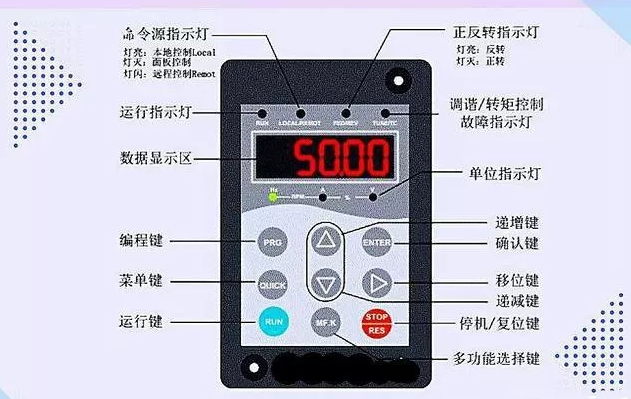

不同類型、不同應用場合的變頻器所適用的調試方法也有所不同，但都是通過安裝在變頻器面板上的按鍵進行調試的。下面是匯川變頻器的面板圖。

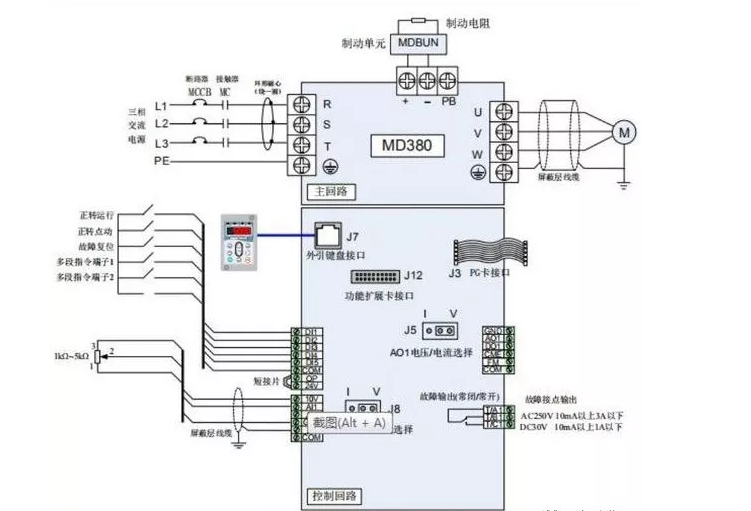

常見的變頻器主要有操作面板調試、輸入端子控制調試和綜合調試幾種。下面以匯川MD380型變頻器為例，學習變頻器的調試方法。學習變頻器必須有變頻器來實際操作，此時注意變頻器的輸入/輸出的正確接線，千萬不要搞錯。如下圖所示。
對于初學者，可以直接用變頻器的面板來操作，至于上圖中的外部控制、調速不需要。

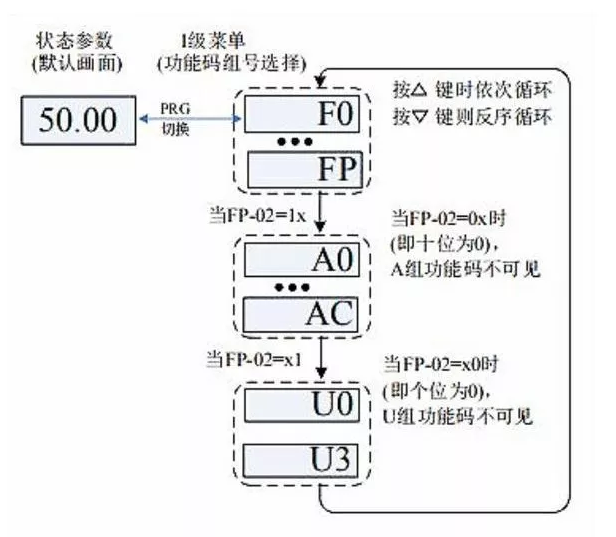

一、操作顯示面板直接調試，如下圖所示。

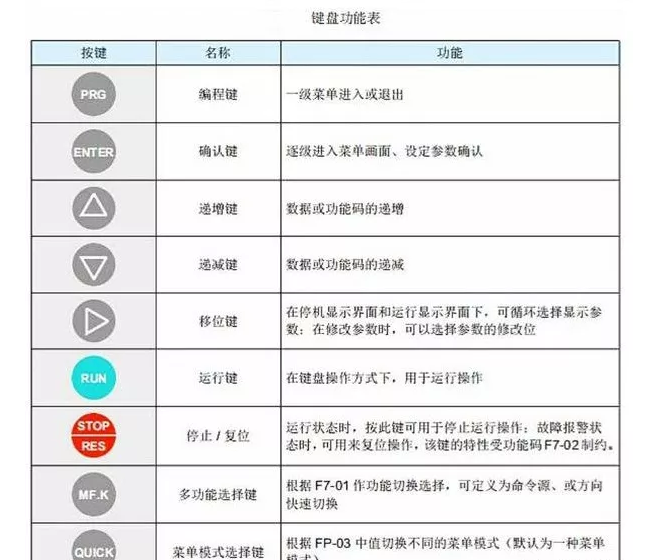

學習變頻器必須得把它面板上的各種按鍵搞清楚。
操作顯示面板直接調試包括通電前的檢查、通電檢查、設置電動機參數及自動調諧、設置變頻器參數及空載試運行等步驟。
①通電前的檢查
變頻器通電前的檢查是變頻器調試操作前的基本環節，屬于最簡單的調試環節，主要是對變頻器及控制系統的接線以及初始狀態進行檢查。
變頻器通電前的檢查主要包括：a確認電源供電的電壓正確，輸入供電回路中連接好斷路器；b確認變頻器接地、電源電纜、電動機電纜、控制電纜連接正確可靠；c確認變頻器冷卻通風通暢；確認接線完成后變頻器的蓋子蓋好；d確定當前電動機處于空載狀態（電動機與機械負載未連接）。
②通電檢查
閉合斷路器，使變頻器通電，檢查變頻器是否有異常響聲、冒煙、異味等情況；檢查變頻器操作顯示面板有無故障報警信號提示，確定通電初始化狀態正常。若有異常現象，應立刻斷開供電電源。
③設置電動機參數及自動調諧

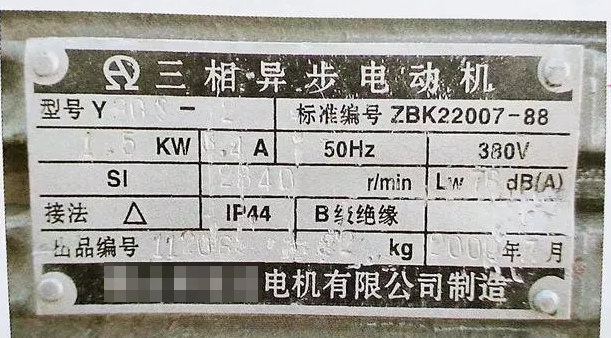

明確被控電動機的性能參數，也是調試前的必備工作。準確識讀被控電動機的銘牌參數，這些參數是變頻器設置過程中參數依據。如下圖所示。
根據電動機銘牌參數，輸入方法；按動變頻器操作顯面板，進入F1.00參數，
設置為0(普通異步電機)；進入F1-01，設置電動機的額定功率為3.5kw。→按動變頻器操作顯示面板，進入F1.02參數，設置電動機的額定電壓為380V。→按動變頻器操作顯示面板，進入F3.03參數，設置電動機額定電流為8A。→按動變頻器操作顯示面板，進入F1.05參數，設置電動機額定轉速為1400r/min。→按動變頻器操作顯示面板，進入F1.09參數，設置電動機自動調諧允許。→進入F1.37參數，設置電動機調設置電動機自動調諧允許。設置電動機調諧進行。→調諧進行后，按RUN鍵，電動機開始旋轉。→調諧結束后，電動機停正旋轉，→此時按面板上的ESC鍵→返回，自動調諧全過程完成。
④設置變頻器參數
正確設置變頻器的運行控制參數，即在“F0”參數組下，設定控制方式、頻率設定方式、頻率設定、運行選擇等功能信怎。待參數設置完成后，按變頻器的“MENU/ESC”菜單鍵退出編程狀態，返回停機狀態。
按動變頻器顯示面板，進入F0.02參數，設置變頻器的控制方式為閉環矢量。→按動顯示面板，進入F0.03參數，設置變頻器頻率設定方式，→這里有多種數字設定，根據自己的需要，一般選擇“數字設定1”。→按面板顯示，進入F0.04參數，設置變頻器的頻率設定。→例如選擇30HZ或者50HZ。→按動面板顯示，進入F0.05參數，設置運行命令選擇方式，→例如變頻器鍵盤控制，即操作面板運行命令控制。→按動面板顯示，進入Fb.01參數，設置PG方向，例如→PG方向設為；正向。
⑤空載運行
上面參數設置完成后，在電動機空載狀態下，借助變頻器的操作顯示面板進行直接調試操作。
按RUN鍵，啟動變頻器運轉→在運轉中，按動上健或下鍵修改變頻器當前設定頻率，→在運行中，按FWD/REV鍵，改變電動機運行方向，→按ST0P鍵，電動機減速直到停機。→斷開斷路器，整個空載運行結束。
此時，還可以通過變頻器操作面板顯示進行電動機點動運行設置，→按動顯示面板→進入F2.15參數，設置變頻器的點動運行頻率，→例如10HZ，→按動顯示面板，進入F0.05參數，設置運行命令選擇方式。例如→鍵盤命令。點動健在面板上的代號為J0G。
只要熟悉了變頻器的功能代碼和輸入方式，對于千遍一律的變頻器設置就可以得心應手了。
